从支撑起计算机革命的第一代硅基半导体，到开启光电子与新能源时代的后续几代原料 ，每一次代际更替都在通讯、能源、计算等症结 领域掀起跨越式厘革浪潮。

深入解析前四代半导体原料 的特性、应用 场景及代际更替背后的逻辑，不仅能让我们清晰把握半导体发展的汗青脉络，更能为推测第五代半导体的可能方向供给 症结 根据 。

01 从第一代到第四代：半导体原料 的迭代之路

第一代半导体原料 是人类最早范围 化应用 的半导体类型，主如果 硅（Si）与锗（Ge）两种元素半导体。此中，硅原料 凭借1.12eV的禁带宽度、地壳储量丰富 （约26.4%）及成熟的制造工艺优势 ，在集成电路、计算机、通讯设备 等当代电子工业领域建立焦点肠 位。

第二代半导体原料 是20世纪八九十年代陪同移动通讯和光纤通讯发展而鼓起的化合物半导体原料 ，以砷化镓(GaAs)、磷化铟(InP)为重要代表。这类原料 因具有高频、高速及大年夜 功率特性，实用于制造微波器件、毫米波器件及发光电子器件，渐渐突破 传统硅基原料 的性能限定。其禁带宽度介于第一代与第三代半导体之间，重要用于卫星通讯、移动通讯、光通讯等领域，光通讯体系中的半导体激光器及5G毫米波体系均依赖该原料 。

二十一世纪以来，以氮化镓（GaN）和碳化硅（SiC）为代表的第三代半导体原料 开始崭露头角。第三代半导体原料 具有更宽的禁带宽度、更高的导热率、更高的抗辐射本领、更大年夜 的电子饱和漂移速率等特性，更得当于制作高温、高频、抗辐射及大年夜 功率电子器件，在光电子和微电子领域具有紧张的应用 价值。市场火热的5G基站、新能源汽车和快充等都是第三代半导体的紧张应用 领域。

第四代半导体是超禁带半导体，重要有两个方向，一类是以氧化镓为代表的超宽禁带半导体，另一类是锑化物半导体窄禁带半导体。

那么第五代半导体会是啥？

02 拓扑绝缘体：零能耗电子器件的希望

拓扑绝缘体是一种具有特殊电子结构的新型量子原料 ，其最显著的特性是表面或界限具有导电态，而内部则呈现绝缘态，这种奇异 的“体相绝缘-表面导电”量子特性使其被视为下一代超低功耗芯片的焦点原料 。

从物理机制来看，拓扑绝缘体的表面导电态是由原料 的拓扑性子决议 的，具有拓扑保护特性，即不易受到原料 表面缺陷 、杂质等身分 的影响，电子在表面传输时险些没有散射，可以或许实现无耗散传输，这意味着基于拓扑绝缘体系体例 造的电子器件可以大年夜 幅低落能量损耗，办理传统半导体器件因电子散射而发生 的发热题目。别的，拓扑绝缘体的表面电子还具有自旋-动量锁定特性，即电子的自旋方向与动量方向存在固定的对应关系，这一特性为自旋电子器件的研发供给 了新的思路，有望实现更高密度、更快速率的信息存储与处置处罚。

自拓扑绝缘体概念提出以来，科研职员在原料 制备、性能表征和器件研发等方面取得了一系列紧张突破 。在原料 制备方面，已成功制备出多种类型的拓扑绝缘体原料 ，包含 碲化铋（Bi₂Te₃）、硒化铋（Bi₂Se₃）、锑化铋（BiSb）等三维拓扑绝缘体，以及一些二维拓扑绝缘体原料 。通过优化制备工艺，如分子束外延、化学气相沉积等，原料 的晶体质量和表面平整度不停提拔，为后续器件研发奠定了精良基础。在性能表征方面，使用角分辨光电子能谱（ARPES）等先进表征技能，科研职员清晰地不雅 测到了拓扑绝缘体表面的狄拉克锥电子结构，证明了其表面导电态的存在，同时对电子传输特性、自旋特性等进行了深入研究。在器件研发方面，已开端研制出基于拓扑绝缘体的场效应晶体管、自旋过滤器、量子比特等原型器件。例如，基于拓扑绝缘体的场效应晶体管显现出了极低的漏电电流和精良的开关特性，在低功耗逻辑电路领域具有匿伏应用 ；拓扑绝缘体自旋过滤器则可以或许实现对电子自旋的有效调控，为自旋电子器件的实用化迈出了紧张一步。不过，拓扑绝缘体的研发仍面临一些挑战，如怎样进一步进步原料 的载流子迁移率、低落缺陷 密度，以及怎样实现器件的范围 化制备等，这些题目需要科研职员在将来的研究中不停办理。

03 二维原料 ：摩尔定律的破局症结

二维原料 是指在一个维度上具有纳米尺度或原子尺度厚度，而在别的两个维度上具有宏不雅 尺度的片状原料 ，典范代表包含 石墨烯、二硫化钼（MoS₂）等。原子级的厚度付与 了二维原料 奇异 的电学、光学和力学性能。

面临摩尔定律逼近物理极限的环球性挑战，具有单个原子层厚度的二维半导体是目前国际公认的破局症结 ，科学家们一直在探索 怎样将二维半导体原料 应用 于集成电路中。实际上，二维原料 已被添加到IMEC逻辑缩放门路 图中。

十多年来，国际学术界与产业界已把握晶圆级二维原料 发展 技能，成功制造出拥稀有 百个原子长度、若干个原子厚度的高性能基础器件。但此前国际上最高的二维半导体数字电路集成度仅为115个晶体管，由奥地利维也纳工业大年夜 学团队在2017年实现。焦点难题在于，要将这些原子级精密元件组装成完备的集成电路体系，仍然受制于工艺精度与范围 匀性的协同良率掌握 。

今年 早些时光 ，复旦大年夜 学集成芯片与体系全国重点实验室周鹏、包文中联合团队成功研制环球首款基于二维半导体原料 的32位RISC-V架构微处置处罚器“无极（WUJI）”。该结果突破 二维半导体电子学工程化瓶颈，初次实现5900个晶体管的集成度，是由复旦团队完成、具有自立 知识 产权的国产技能，使我国在新一代芯片原料 研制中占据先发优势 ，为推动 电子与计算技能进入新纪元供给 有力支撑。

04 碳纳米管：新型沟道原料

在半导体器件中，沟道是电子或空穴传输的症结 区域，沟道原料 的性能直接决议 了器件的开关速率、驱动电流、功耗等症结 指标。跟着 半导体系体例 程不停逼近物理极限，传统硅基沟道原料 的性能提拔空间渐渐受限，因此，研发新型沟道原料 成为提拔半导体器件性能的症结 突破 点，也是第五代半导体研究的紧张方向之一，此中碳纳米管（CNTs）是最具代表性的新型沟道原料 。

早在2007年，碳基纳电子学就被提出可能成为下一代电子技能。重要缘故原由如下：（1）碳与硅为同一主族元素，具有很多类似 的化学性子；（2）CNTs长度为几百纳米，器件中电子输运呈现美满的弹道结构，能量的使用率高；（3）超薄的导电通道，载流子的迁移率高，在小于10nm技能节点下，使得超尺度FET的短通道效应最小化；（4）优秀的导热性能。然而，制备碳纳米管集成电路的条件是实现CNTs具有超高的半导体纯度、符合的密度、排布方向同等等条件 ，制造出符合要求的碳纳米管原料 ，是碳管电子学所面临的伟大年夜 挑战。

碳纳米晶体管是以碳纳米管为焦点沟道导电原料 制作的晶体管，其性能已突破 传统硅基晶体管限定。2016年，美国威斯康星大年夜 学团队研制出1英寸碳纳米晶体管，通过聚合物替代金属纳米管技能，将金属杂质含量降至0.01%以下，办理了导电性能瓶颈。2025年最新希望中，北京大年夜 学团队开辟出90nm集成碳纳米管氢气传感器，MIT则使用14000多个碳纳米管制成16位微处置处罚器。此类晶体管在抗辐照集成电路等领域显现应用 潜力，但仍面临制造工艺优化等挑战。

05 量子点与光子晶体

量子点是一种纳米级别的半导体，通过对这种纳米半导体原料 施加肯定的电场或光压，它们便会发出特定频率的光，而发出的光的频率会跟着 这种半导体的尺寸的改变而变革，因而通过调节这种纳米半导体的尺寸就可以掌握 其发出的光的色彩 ，由于这种纳米半导体拥有限定电子和电子空穴（Electron hole）的特性，这一特性类似于天然界中的原子或分子，因而被称为量子点。

光子晶体是指具有光子带隙（PhotonicBand-Gap，简称为PBG）特性的人造周期性电介质结构，偶然也称为PBG光子晶体结构。所谓的光子带隙是指某一频率范围 的波不克不及 在此周期性结构中流传，即这种结构本身存在“禁带”，可用于掌握 光子的发射、传输和反射。光子晶体体积异常 小，在新的纳米技能中、光计算机、芯片等领域有普遍 的应用 远景。

量子点与光子晶体的结合，可以或许实现光-电-热的多功效 集成，在光电子器件领域具有广阔的应用 远景。

06 生物半导体

生物半导体是一种基于生物分子（如DNA、蛋白 质）的新型半导体原料 ，其焦点特色 是可以或许将生物体系与电子电路相兼容，实现生物旗帜记号 与电子旗帜记号 的高效转换和交互。例如，蛋白 质具有奇异 的分子结构和电学特性，可用于制备生物半导体器件，如蛋白 质存储器件，使用蛋白 质分子的电荷存储特性实现信息的存储，具有高密度、低功耗、生物相容性好等长处。

在研发希望方面，生物半导体目前处于实验室研究的初期阶段，但已取得了一些惹人 注视 的结果。科研职员通过基因工程、分子自组装等技能，成功实现了DNA、蛋白 质等生物分子的有序分列和功效 化修饰，制备出了具有半导体特性的生物薄膜和纳米结构。基于这些生物原料 的原型器件，如生物场效应晶体管、生物传感器、蛋白 质存储器等已接踵 被研发出来，开端验证了生物半导体在生物医学检测、wearable电子设备 、新一代信息存储等领域的应用 潜力。然而，生物半导体的发展仍面临诸多挑战，如生物分子的稳固性较差，轻易受到外界环境（如温度、湿度、pH值）的影响，怎样进步生物半导体原料 和器件的稳固性和靠得住 性；生物分子的电学性能调控难度较大年夜 ，怎样实现对其电学特性的精准掌握 ；以及生物半导体器件的制备工艺复杂，难以实现范围 化生产等，这些都是将来需要重点研究和解 决的题目。

07 总结

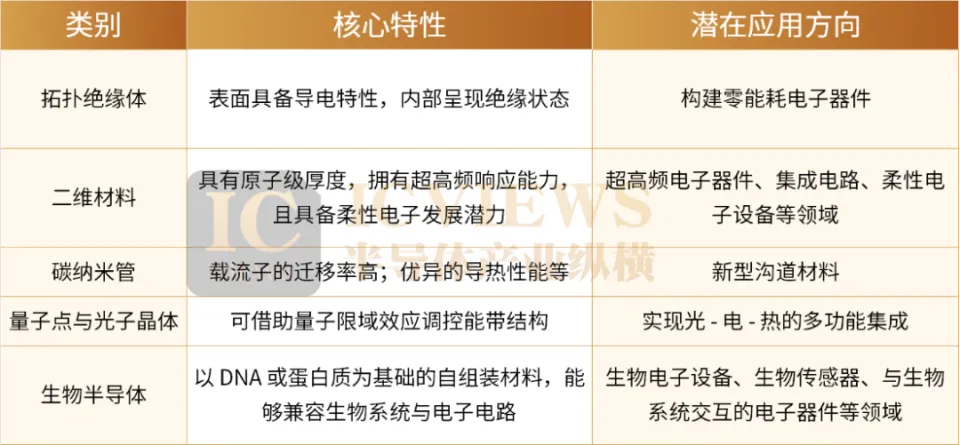

第五代半导体的发展正处于探索 与起步阶段，拓扑绝缘体、二维原料 、新型沟道原料 、量子点与光子晶体、生物半导体等待选原料 各具特色，都有望在将来的科技发展中饰演紧张角色。

虽然目前这些原料 仍面临着诸多技能挑战，但跟着 研发的不停深入和技能的持续突破 ，第五代半导体必将为人类科技带来新的厘革，推动 通讯、能源、计算、生物医学等领域实现跨越式发展。
