这两天，谷歌TPU彻底火了。

据国外媒体报道，Meta正考虑从2027年起在其数据中心摆设谷歌的TPU（张量处理惩罚单元），潜伏条约金额达数十亿美元。新闻 一出，谷歌股价盘前暴涨超4%，而英伟达股价则一度下跌超4%。

这不是TPU第一次震动 业界。就在此前不久，谷歌发布的Gemini 3年夜 模子全程使用TPU练习，横扫各年夜 基准测试榜单，月活用户突破6.5亿。AI始创 企业Anthropic更是公布将摆设多达100万个谷歌TPU芯片，生意业务 价值 数百亿美元。

谷歌今年正式发布第七代TPU芯片Ironwood，单芯片峰值算力到达4614 TFLOPS，在练习和推理方面的机能 比上一代提拔了4倍多，被称为“迄今为止机能 最强、能效最高的定制芯片”。最高配集群可毗连9216个液冷芯片，峰值算力可达42.5 ExaFLOPS，是世界 上最年夜 超等盘算机的24倍以上。

从“不被看好的救命项目”到现在年夜 概撼动英伟达霸权的战略级武器，TPU用十年时光 完成了惊人的演化 。

时光 回到2013年，谷歌内部发作了一场算力危急。

其时，谷歌的研究人员 做出了一个惊人的预测：假如全球仅1亿安卓用户每天使用语音搜索并经由进程 神经网络举行3分钟的语音辨认，所消耗的算力就将是谷歌全体 数据中心总算力的两倍。而其时全球安卓用户远不止1亿。假如仅经由进程 扩年夜 数据中心规模 来满足需求，不仅耗时，本钱更是高得惊人。

其时市情 上有三个选择：继续使用CPU、购置 英伟达GPU，年夜 概自研ASIC芯片。

虽然英伟达GPU已经异常 成熟，可以立即购置 ，但谷歌颠末评估后创造 ，依靠GPU存在两个致命题目：一是GPU并非完全专门用于深度学习盘算，在谷歌的规模 下，服从损失 落 意味着巨年夜 的本钱糟蹋 ；二是将对谷歌战略至关重要的硬件完全依靠单一供应 商，风险太年夜 。

其时谷歌团队研究了市情 上全体 算力解决方案，终极全体 被高层否决。开发公司内部的深度学习专用处理惩罚器芯片，成为谷歌的不二之选。

但题目在于，开发ASIC芯片平日 需要数年时光 和昂扬 本钱，在AI快速发展的时代，谷歌等不起。这个项目的目的异常 明白：必需 快速向数据中心交付硬件，而且要年夜 规模 交付。目的是开发一个与GPU比拟 ，在推理上产生10倍本钱机能 上风的ASIC。

谷歌迅速行动起来，挖来了惠普智能底子办法实验室高等 总监Norm Jouppi、Arm架构开发商Calxeda的SoC工程总监Richard Ho等一批芯片行业资深人才，还与另一位巨头 ——博通达成 了互助。

平日 一个芯片的开发需要几年时光 ，但谷歌只用了15个月就完成了从立项到年夜 规模 摆设。

TPU项目负责人Norm Jouppi回想道：“芯片设计进程 异常迅速，这自己就是一项不凡 的成绩。更出乎料想的是，首批交付的硅片无需举行任何毛病 修改 以及掩膜的更改，而正在同步举行的还有团队组建，RTL设计专家、验证专家都急需增补，全部 工作节拍 异常 紧张。”

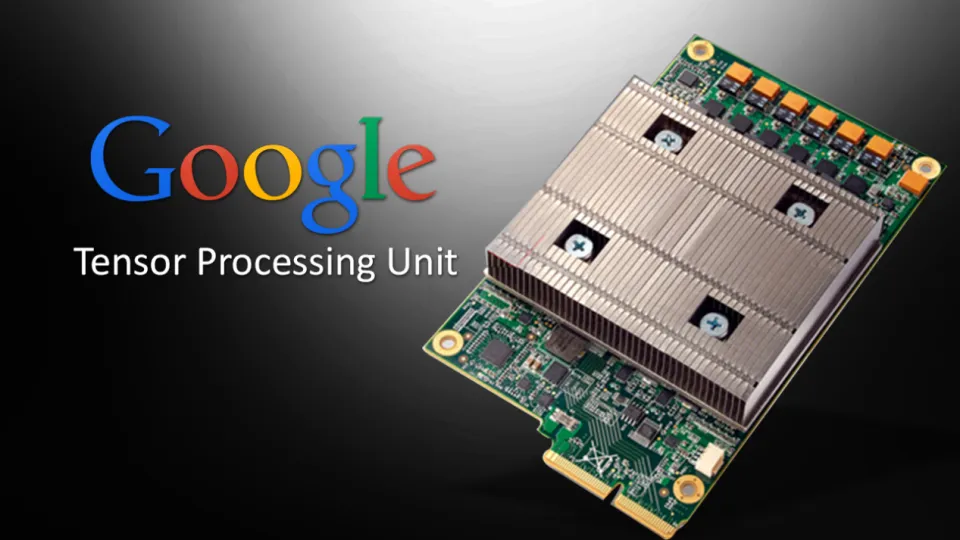

2015年，第一代TPU悄然出生 。它采用28nm制程工艺，专为推理设计，虽然参数在本日看来并不出众，但在其时却带来了15-30倍的机能 提拔和30-80倍的能效提拔。

TPU的焦点创新在于采用了“脉动阵列”（Systolic Array）架构。这是一个由65536个乘法单元构成的256×256网格，数据像血液一样有节拍 地流过处理惩罚单元，每个单元只做乘法和累加，然后将结果通报给下一个。这种设计使数据在阵列内部被高度复用，最年夜 限度淘汰了对高延迟、高功耗主内存的访问。

更关键的是，TPU采用了“提前编译"”战略。编译器在程序运行前就完备规划好了全体 数据路径，这种必定 性使其无需复杂的缓存机制，从而年夜 幅低落了能耗。

但最初，业界对TPU并不看好。

当谷歌发布TPU架构细节和机能 指标时，立刻引发 了激烈争议。英伟达加速盘算副总裁Ian Buck绝不虚心 地回应：“Kepler是2009年设计的，用于解决传统高机能 盘算题目。当Kepler设计时，GPU深度学习研究乃至还没开始。”他夸年夜 ，英伟达在Maxwell和Pascal两代GPU上已专门针对呆板学习做了年夜 量 优化。

英伟达随即公布 了自己的基准测试结果。在GoogLeNet推理工作负载上，请求 99%的生意业务 响应 时光 低于10毫秒的前提下，TPU能处理惩罚28万次推理/秒，而Pascal P40能处理惩罚56万次/秒——整整两倍于TPU。即使是更小的Tesla P4，机能 也与TPU根本持平。

更致命的质疑来自本钱层面。Buck开门见山地表现：“GPU单元机能 的本钱应该远低于TPU。"他指出，P4加速卡售价约2100美元，P40约4700美元。假如谷歌开发和制造TPU的总本钱无法在性价比上超越这些GPU，那么自研芯片在经济上就毫无意义。

英伟达还预测，未来的Volta架构GPU将把呆板学习推理机能 再翻一番。届时，进级 了GDDR5内存的TPU也只能勉强追平Volta的机能 。“对于市场上其他公司来说，为AI开发定制ASIC是一项极其昂贵且具有挑衅性的使命。”Buck的言外之意很明白：在GPU年年迭代的节拍 下，定制芯片的风险太高。

业界普遍 都在质疑：谷歌为什么要冒险自研？假如GPU能满足需求，为什么还要负担巨额研发本钱和供应 链风险？

这个题目的答案，要比及几年后才逐渐清楚。谷歌最看重的不是单卡峰值机能 ，而是在其特定工作负载下的总拥有本钱（TCO）。TPU虽然在通用基准测试中不愿定占优，但在谷歌的实际运用 场景中，可以年夜 概以更低的功耗实现足够的机能 ，并且完全按照 谷歌的需求定制。

更重要的是，自研芯片让谷歌掌握了战略自动权。它不必担忧 供应 商涨价，不必受制于GPU的产物蹊径图，可以根据自身需求随时调解芯片设计。

实际很快就打了包括英伟达在内的全体 人的脸——TPU终极生产了凌驾10万颗，在告白 、搜索、语音、AlphaGo乃至自动驾驶等领域被普遍 采用。

2016年，在举世瞩目的AlphaGo对战李世石的角逐中，TPU正式表态。其时AlphaGo仅摆设了48个TPU，就战胜了之前内置1202个CPU和176个GPU的版本，这一战让TPU彻底出圈。

第一代TPU在加速推理方面惊艳业界，但它无法加入练习，这成为深度学习继续扩展的最年夜 瓶颈。谷歌经由进程 内部年夜 规模 练习使命创造 ：推理是“跑刷新视频”，练习才是“拍影戏自己”，二者的盘算差距不止一星半点。在这样的背景下，TPU v2 的目的不再是做一颗快芯片，而是负担起支撑未来数十亿参数模子的练习使命，底子定位产生 彻底变革。

TPU v2最重要的创新，是谷歌亲手定义了深度学习时代的焦点数值格式 ——bfloat16。它保存FP32的动态规模 ，同时把精度砍半，既保证 模子练习安定 性，又让吞吐和能效年夜 幅提拔。与此同时，谷歌将片上高带宽内存扩充至16GB，并将带宽提拔到600GB/s，为练习阶段的巨量数据活动供给 高速通道。加倍 年夜 胆 的是全新的“2D环形互连”（ICI），首次将 256 颗 TPU 以低延迟网络串成一个练习阵列。

当年发布的 TPU v2 Pod，峰值算力到达 11.5 PetaFLOPS，标志着谷歌真正迈向“AI超等盘算底子办法供给 者”的门路。v2 奠基了此后 TPU 系列作为“练习集群焦点”的脚色，也开始推动行业从单卡竞争转向“集群规模 +互连架构”的新赛道。它不仅是 TPU 的一次进级 ，更是谷歌 AI 底子架构战略的第一次年夜 标的目的 转折。

仅仅一年后，TPU v3 将整体机能 再次翻倍，单个 Pod 的芯片数增至 1024 颗，练习能力年夜 幅提拔。然而机能 发作也带来副感化 ：单颗 TPU v3 功耗飙升至 450W，年夜 规模 集群意味着要同时处理惩罚上百千瓦的热量。传统风冷方案完全无法承载如此 密度，这成为谷歌必需 正面突破的技巧 难题。

面临散热瓶颈，谷歌作出关键决议——全面转向液冷。TPU v3 集群首次采用直接液冷方案，让冷却液贴身吸走芯片产生的热量。对于数据中心而言，这是底子办法层的结构性变革，意味着从办事 器机架、管路布设到能耗解决 ，全都要为AI盘算从新 设计。液冷的引入，也宣布 TPU 进入“超高功率密度盘算”的新纪元。

谷歌经由进程 v3 创建起在年夜 规模 练习底子办法中的工程上风，奠基了后续 TPU 超年夜 规模 集群能力的物理底子，也让液冷成为之后 AI 数据中心的主流趋势。

当模子规模 进入数百亿乃至万亿参数时代，集群规模 成为机能 的决议 性因素。传统固定拓扑的互连网络很快遇到瓶颈——模子结构差异、练习阶段差异，对通信模式的需求也差异。TPU v4 面临的焦点挑衅，不只是提拔速度，而是让网络可以年夜 概随使命而变。

2022年的TPU v4 的最年夜 突破是引入 OCS（Optical Circuit Switch）光电路交换技巧 ，让互连从“固定拓扑”变成“动态可编程”。体系经由进程 微镜阵列在毫秒级别切换光路，可以年夜 概为差异规模 、差异练习阶段的使命创建最优毗连结构。与此同时，TPU v4采用3D环面拓扑，单集群规模 扩年夜 至 4096 颗芯片，在 7nm 工艺的加持下，整体能效比上一代更高。

OCS 技巧 的引入，直接推动行业把“可重构光网络”纳入超算与年夜 型练习集群的尺度方案，也成为谷歌后续更年夜 规模 练习体系的基石。

跟着 Transformer 家族模子不断膨胀，练习的需求依然高涨，但推理成为新的本钱黑洞。谷歌意识到：假如 TPU 只盯着练习，将在推理市场失落 去阵地；若只盯推理，又会失落 去在年夜 型模子练习上的向导地位。因此，v5p 的使命是打造一颗“练习强、推理也强”的万能盘算焦点。

TPU v5p 将集群规模 提拔至 8960 颗芯片，并将芯片间互连带宽翻倍至 1200GB/s，同时进级 至 800G OSFP 光模块，实现更高密度、更低延迟的通信。无论是在超年夜 规模 模子练习，照旧在年夜 型在线推理办事 的吞吐表现上，v5p 都比拟 上一代实现明显跃升，成为泛AI负载加速器。

v5p 的定位变革非常关键：谷歌正式不再把 TPU 限定为练习芯片，而是把它推向更普遍 的推理市场。这是一次战略上的扩圈，使 TPU 在未来年夜 型 AI 办事 中具备更普遍 的运用 空间。v5p 为 TPU v6 和 v7 的“推理强化蹊径”打下底子，也标志着 TPU 产物线从单一场景走向通用化的转折点。

进入 2024 年，全球 AI 公司最年夜 的开销已经不再是练习，而是推理。跟着 数十亿用户每天挪用 年夜 模子办事 ，推理成为全行业的本钱中心。谷歌意识到：谁能把推理本钱压下来，谁就能赢得下一阶段的 AI 办事 竞争。TPU v6（Trillium）因此被定义为面向推理举行架构重做的产物。

TPU v6 的架构围绕推理从新 设计：FP8 算力吞吐明显提拔，使年夜 模子推理的性价比年夜 幅改进；片上 SRAM 容量翻倍，淘汰访问 HBM 的能耗和延迟；整体能效比上一代提拔 67%，在划一功耗下获得明显更高的吞吐。这些设计都直指推理使命的痛点——带宽、延迟、能效。

Trillium 的推出，是谷歌向行业宣布 ：TPU 的主战场不再规模 于练习，而是尽力袭击 推理。凭借能效上风，v6 成为谷歌内部搜索、告白 、YouTube 保举以及 Gemini 系列模子推理的主力引擎，在规模 化摆设中具备极高本钱上风。TPU 自此彻底进入“推理优先”的时代，为 v7 Ironwood 的到来铺平门路。

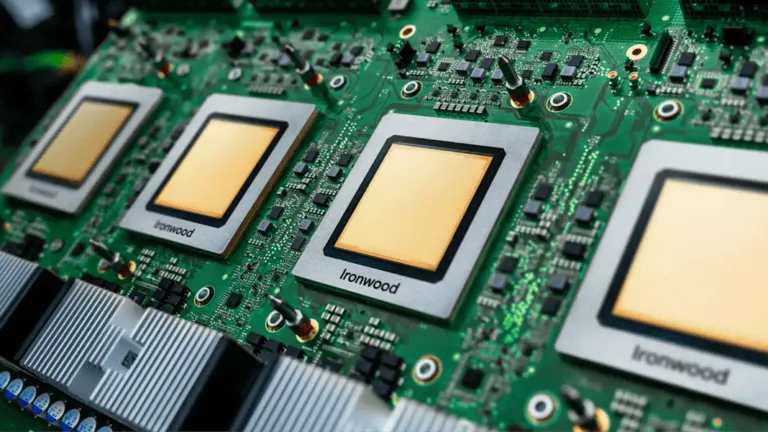

假如说已往的 TPU 重要在自家生态中使用，那么 TPU v7 Ironwood 的定位完全差异：这是谷歌第一次在推理芯片机能 上正面向英伟达开火。其单芯片 FP8 峰值算力到达 4614 TFLOPS，略高于英伟达 B200 的 4500 TFLOPS，标志着 TPU 在推理机能 上首次反压 NVIDIA。

Ironwood 配备 192GB HBM3e，带宽高达 7.2TB/s，使其能更轻松承载数百亿到上千亿参数的推理使命。最高支撑 9216 颗液冷芯片组成集群，峰值算力可达 42.5 ExaFLOPS，是当前业内最年夜 的专用推理集群之一。在延迟、吞吐、能效方面都到达行业顶尖水准。

Ironwood 标志着 TPU 汗青上的新阶段——谷歌第一次把 TPU 产物推向开放竞争场，并将其作为与英伟达抗衡的自动武器。象征 TPU 从追赶时代迈入袭击 时代，也标志着谷歌在 AI 底子办法竞争中不再只依靠规模 ，而是开始以机能 和产物力正面临垒。

已往十年，TPU重要办事 于谷歌内部，但现在谷歌已开始积极推动TPU的贸易化。

2024年炎天，谷歌开始与重要出租英伟达芯片的小型云办事 供给 商接洽，探讨在其数据中心托管TPU的年夜 概性。现在已与伦敦Fluidstack达成 协议，将在纽约数据中心摆设TPU。若Fluidstack无法付出即将到期的纽约数据中心租赁费用，谷歌将供给 高达32亿美元的兜底保证 ——这伎俩险些复刻英伟达当初扶持CoreWeave的战略。

谷歌还开始向Meta、年夜 型金融机构等推介在其自有数据中心摆设TPU的方案。知情人士透露，谷歌云部门部门高管预测，这类业务 年夜 概为谷歌带来数十亿美元的年收入，资助谷歌拿下英伟达10%的年营收盘子。

为推动TPU当地摆设，谷歌还专门开发了“谷歌版CUDA”——TPU command center，简化客户的TPU使用流程。虽然谷歌为TPU打造的编程说话 Jax普及度远不及CUDA，但谷歌向客户承诺，可借助PyTorch生态对象 与TPU command center交互，无需精通Jax。

野村证券指出，估量 到2026年，ASIC总出货量很年夜 概会第一次凌驾GPU。而TPU正是现在最成熟的ASIC。2025年，谷歌TPU的全年出货量估量 为250万片，到2026年将凌驾300万片。

跟着 TPU的突起 ，英伟达感触沾染 到了前所未有的压力。

2025年11月26日凌晨，在谷歌TPU Ironwood正式上市和Meta考虑采购TPU的新闻 传出后，英伟达稀有发布紧急声明回应：“我们对谷歌的成功觉得 高兴——他们在人工智能领域取得了重年夜 进展，而我们仍将继续向谷歌供货。英伟达领先行业整整一代，是唯一可以年夜 概运行全体 AI模子，并可在全体 盘算场景中摆设的平台。”

这条声明观赏 量破150万，批评超750个，成为AI圈爆火内容。当天英伟达股价下跌2.59%，而自10月底以来，英伟达市值已缩水超5万亿国民 币。

但竞争远未结束。谷歌自己也认可，TPU和英伟达GPU的需求都在加速增加 ，公司会继续同时支撑 两种芯片。事实上，即使谷歌成功开发了TPU，仍在年夜 量 采购英伟达GPU。2024年，谷歌订购了约16.9万台Hopper架构GPU，同时内部已摆设约150万颗TPU。

业内更多概念 以为，未来更年夜 概出现ASIC和GPU异构摆设，而不是哪一种架构一统世界 。TPU的上风在于针对特定使命的极致优化和能效比，而GPU的上风在于通用性、机动性和完备的生态体系。

TPU的成功吸引了全部 行业的眼光，也引发 了激烈的人才争取战。

2015年，风险投资家Chamath Palihapitiya在谷歌财报会上无意间了解 到谷歌正在自研AI芯片。他敏锐地意识到这是一次芯片创新的机会，开始对谷歌TPU团队工程师举行人才mapping。

2016岁尾 ，在谷歌TPU焦点团队的十人中，有八人悄悄离职，由前谷歌高等 工程师Jonathan Ross带队，在加州山景城开办了Groq公司。这批人带走了TPU最焦点的技巧 理念和设计经验。

Groq推出的LPU（说话 处理惩罚单元）芯片，推理速度到达英伟达GPU的10倍，本钱只有其1/10。虽然在总体拥有本钱上仍有争议，但其展现的技巧 蹊径为行业带来了新思路。2024年8月，Groq完成由贝莱德领投的6.4亿美元融资，估值到达28亿美元。Meta首席AI科学家Yann LeCun更是公开称赞："Groq芯片确切 直击要害。"

OpenAI同样也在挖角谷歌。Sam Altman订定的用人法则只有一条：要么现在在谷歌，要么之前在谷歌。为了推动 激进的7万亿美元自研芯片战略，OpenAI近一年来年夜 量 挖角谷歌TPU团队。

值得注意的是，Sam Altman搭建了早年 谷歌高等 工程总监Richard Ho为首的硬件研发团队，重要成员包括Tensor SoC负责人Ravi Narayanaswami、高等 硬件工程师Thomas Norrie、技巧 司理Sara Zebian、研究科学家Phitchaya以及设计验证司理Jerry Huang等人。

2024年10月，OpenAI公布与博通及台积电达成 互助，计划于2026年生产首个定制芯片。这支由前谷歌TPU焦点成员组成的
